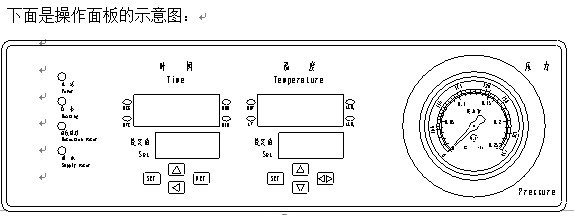

左邊是一個壓力表，工作時壓力表指針指示器內的壓力值，如果器內冷空氣排盡指針指示的刻度外圈值是壓力對應的參考溫度值。
“溫度”欄下有數碼管、指示燈和輕觸開關組成。
上排數碼管為紅色，顯示的是實時器內溫度，在操作二層以下菜單時，顯示的是文件名。
下排數碼管為綠色，顯示的是設定滅菌保溫值，在操作二層以下菜單時，顯示的是文件名下的參數。
在上排數碼管的兩邊各有兩個指示燈。
左上方的指示燈是加熱輸出指示燈叫“OUT”燈，此燈為綠色，此燈亮表示溫度控制電路有加熱信號輸出，初加熱時此燈常亮，當溫度接近設定溫度時該燈會閃亮，加熱信號間歇性輸出。
左下方的指示燈是自整定信號燈，叫“AT”燈，當選擇了“自整定”功能后，此燈會閃亮，該燈為黃色。
右上方的指示燈叫計時輸出指示燈，用ALM₁表示，當器內溫度到達計時啟動點時，該燈亮。該燈為紅色。
右下方的指示燈叫超溫報警指示燈，用ALM₂表示，當測得的溫度超過設定溫度2℃時，該燈亮，該燈為紅色。
溫度欄的下部有四個操作溫度內容的觸摸開關，成菱形狀排列。左邊的叫設定/確認鍵，用“SET”表示。
上邊的按鍵叫上調鍵，在設定操作和二層參數修改時將數字正向調整用。如果長按此鍵，可以進入溫度控制的“自整定”狀態。
下邊的按鍵叫下調鍵，在設定操作和二層參數修改時將數字反向調整用。
右邊的按鍵叫移位鍵，在設定操作和二層參數修改時移動可修改數位用。以上四個操作鍵的作用見下（三）操作章節中。
在溫度欄的左邊是“時間”欄，時間欄同樣由數碼管、指示燈和微動開關組成。
上排數碼管為紅色，顯示的是計時累計時間，在操作二層以下菜單時，顯示的是文件名。計時結束時“END”顯示。
下排數碼管為綠色，顯示的是設定保溫時間值，在操作二層以下菜單時，顯示的是文件名下的參數。
在上排數碼管的兩邊各有兩個指示燈。
左上方的指示燈是計時開始指示燈叫“BEG”燈，此燈亮表示開始計時如果此時的溫度波動超過了計時點，該燈會滅。
左下方的指示燈是計時結束信號燈，叫“OVE”燈，當累計時間達到設定時間，此燈會閃亮。
右上方的指示燈叫小時單位指示燈，用“HUO”表示，當選擇計時單位選為小時后，該燈亮。該燈為紅色。
右下方的指示燈叫分鐘單位指示燈，用“MIN”表示，當選擇計時單位為分鐘后，該燈亮，該燈為紅色。
溫度欄的下部也有四個操作溫度內容的觸摸開關，成菱形裝排列。左邊的叫設定/確認鍵，用“SET”表示。
上邊的按鍵叫修正鍵，在設定操作和二層參數修改時通過按動按鈕，將數字正向調整用。
下邊的按鍵叫移位鍵，在設定操作時移動可修改數位數值用。
右邊的按鍵叫清零鍵，用“RET”表示，在已經開始計時后，若要重新從零開始計時，按該鍵可以清除已經累計的時間，計時將從零開始。
以上四個操作鍵的作用見下（三）操作章節中。
左邊一列四個指示燈**上面的是電源指示燈，當運行開關打開后，此燈亮，此燈為綠色；第二個指示燈叫加熱指示燈，當加熱管處得電后該燈亮，表示加熱管已經工作（電壓正常、加熱管完好），此燈為黃色；第三個燈叫水位檢測燈，當桶內的液位低于設計**高水位時，此燈閃亮，僅表示在檢測水位，燈為白色；第四個是缺水指示燈，當桶內的水位低于設計**低水位后，該燈也會閃亮，可以作為斷水報警燈，為紅色。
